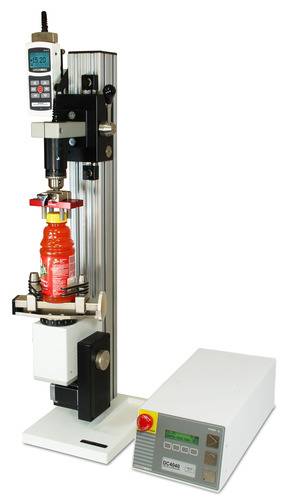

Motorized Torque Test Stand Models TSTM-DC & TSTMH-DC

The TSTM-DC Advanced Motorized Torque Test Stand, offers all mechanical specifications of the TSTM motorized test  stand, including standard 100 lbfin (11.5 Nm) torque capacity, versatile modular design, quick engagement and disengagement of samples, fixture mounting plate, stepper motor design, that prevents speed variation with load, and more. A 200 lbfin (22 Nm) capacity upgrade is available as an option. The TSTM-DC offers expanding capabilities, including full PC control, programmable angle limits, programmable cycling, auto return, password protection, and other features.

Maximum load: Standard 100 lbfin (11.5 Nm) (Optional) 200 lbfin (22.0 Nm)

Speed range: Standard 0.01 - 15 RPM (0.05 - 90°/s) (Optional) 0.04 - 60 RPM (0.2 - 360°/s

Speed accuracy: +/-0.2% of setting, +/-0.% variation with load

Digital display of angle.

Programmable angle limits.

Rotational travel accuracy: +/-0.7° / 0.02 rev.

Rotational travel repeatability: 0.1° / 0.01 rev

Rotational travel resolution: 0.1° / 0.01 rev.

Throat: 4.10 in (104 mm)

Maximum slider travel: 15.5 in (394 mm)

Slider travel rate: 1.047 in (26.6 mm) / lever rev.

Power Requirements: 110 Volts AC

United Testing Systems Canada Limited will ensure compliance with National Standards for all Test Stands sold, ESA Compliance and Certification.

Torque Sensors & Indicators



Ordering Information: TSTM-DC & TSTMH-DC
TSTM-DCTorque StandMotorized VerticalNo.: 25-61-00
TSTMH-DCTorque StandMotorized HorizontalNo.: 25-61-01
SP-2496Upgrade option200 lbfin capacityNo.: 25-61-02
SP-2624Upgrade optionSpeed range 60 RPM maxNo.: 25-61-03
09-1162Multi-function cable7i,5i indicator to test standNo.: 25-61-04
RSU-100Adapter communicationRS232 to USB No.: 25-61-05
TSF002Mounting kitHorizontal / wallNo.: 25-61-06
AC1016Mounting adapterMR55-200 to standNo.: 25-61-07
